製品属性(仕様)

製品
分類		移動機器用フレーム 業界輸送機器
素材TTP340W サイズ～499mm
工程パイプ加工 精度±0.5mm

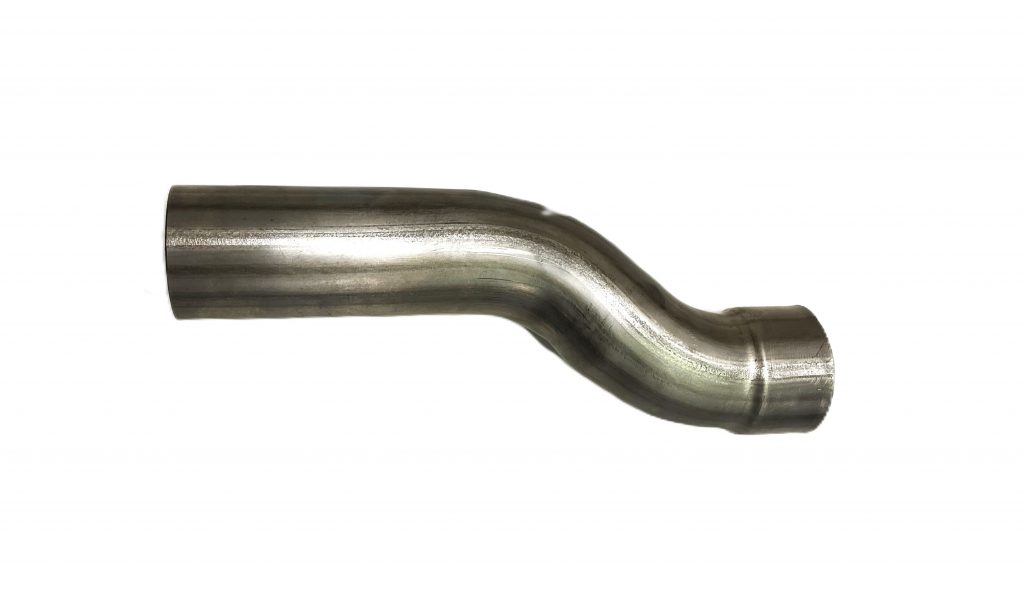

製品画像(様子)

特徴

今回の製品事例はTTP340W（純チタン2種）パイプを使用した加工事例です。
当社ではチタンパイプの切断・曲げ・端末加工から、チタンTIG溶接まで一貫対応が可能です。



素材（TTP340W）の特徴

チタンは「軽量性」や「優れた耐食性」を備える一方、加工硬化しやすくスプリングバックが大きい材料です。本事例では以下の仕様の素材を使用しています。

  • TTP340W：純チタン2種 配管用パイプ（サイズ：φ45.0 × t1.0）

■ 加工・製作における3つのポイント

1. 薄肉チタンの精密な「パイプ曲げ加工」（R60・2曲げ）

薄肉（t1.0）でありながら、小さな曲げ半径（R60）での2曲げ加工を実施しました。
チタン特有のスプリングバックを考慮した最適な条件設定により、曲げ角度や寸法精度を安定して確保。
曲げ部のつぶれやしわを抑え、美しい仕上がりとなるよう加工しています。

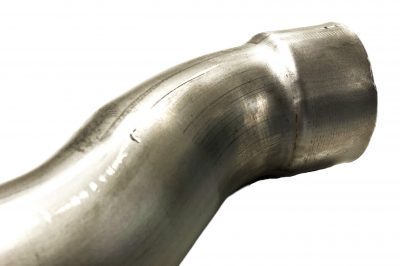

2. 割れ・変形を防ぐ高品質な「拡管加工（端末加工）」

パイプ先端には接続性を高める拡管加工を施しています。
薄肉チタンは拡管時に割れや変形が発生しやすいため、拡管量や成形条件を適切に管理し、
後工程での組付けや接続性を考慮した高品質な端末加工を実現しています。


3. 加工から接合までの「一貫対応力」

当社ではパイプの切断・曲げ・拡管・縮管・穴あけ・端末加工をはじめ、チタンTIG溶接まで社内で一貫対応しています。
各工程での精度管理を徹底することで、製品全体の品質安定化を図っています。

■ 当社の強みと対応力

一貫対応により、品質の安定化はもちろん、試作から量産まで柔軟に対応いたします。
チタンパイプ加工は材料特性の理解と高度な加工技術が求められます。
当社では、お客様の図面や用途に合わせて、図面1枚からの試作、量産まで幅広く対応しております。
チタンパイプの曲げ加工や拡管加工でお困りの際は、ぜひ当社までお気軽にご相談ください。
豊富な加工実績を活かし、高品質なチタンパイプ加工をご提案いたします。
