バルジ加工とは？

バルジ加工とは？

バルジ加工（Bulge Forming）とは、金属パイプや中空材の内部に圧力を加え、外側へ膨らませて成形する加工方法です。
一般的には以下のような用途で利用されます。

・自動車部品（サスペンション部品、マフラー、フレーム）
・家電・住宅設備の配管
・自転車フレーム
・医療機器のパイプ部品 など…

軽量化・強度確保・複雑形状の一体成形が求められる分野で広く採用されています。

バルジ加工の目的

①複雑形状を一体成形し、溶接点を減らす
②軽量化しつつ必要な強度を確保
③流体抵抗を低減する滑らかな形状を実現
④材料歩留まりの向上（切削や溶接を減らす）

バルジ加工のメリット

①溶接レス化による強度向上
②外観品質の向上（継ぎ目が少ない）
③部品点数削減によるコストダウン

バルジ加工の種類

【ゴムバルジ（ラバーバルジ）】
　…金型の片側にゴムを配置し、プレスで押し込むことでパイプを膨らませる方式

▼特徴
・試作・小ロット向き
・設備コストが最も低い

▼必要な設備
・油圧プレス　　　　　　　　　　ゴムを押し込むための一般的なプレス。
・ゴムパッド（ゴムブロック）　　圧力媒体として使用。
・簡易金型（片側のみでも可）　　形状が単純な場合は片側金型でOK。
・治具類　　　　　　　　　　　　パイプ位置決め用。

---------------------------------------------------------------------------------------------------------------

【機械式バルジ（メカニカルバルジ）】
　…内部にメカニカルなパンチを挿入し、外側へ押し広げる方式

▼特徴
・単純形状の量産に強い
・設備コストは中程度

▼必要な設備
・メカニカルプレス or 油圧プレス　　パンチを駆動する。
・専用パンチ（拡張ツール）　　　　　内側から押し広げる形状工具。
・金型（外形を規定）　　　　　　　　上金型・下金型のセット。
・位置決め治具　　　　　　　　　　　パイプのセンタリング用。

---------------------------------------------------------------------------------------------------------------

【内圧バルジ】
パイプ内部に高圧の液体（多くは油圧）を注入し、金型に沿って膨らませる方式。

▼特徴
・自動車部品の量産に最適
・設備投資が高い

▼必要な設備
・高圧ポンプユニット　　　　　　数百〜数千MPaの圧力を発生させる。
・シール装置（端部クランプ）　　パイプ両端を密閉し、圧力を逃がさない。
・油圧プレス（クランプ用）　　　金型を閉じて保持する。
・専用金型（上下）　　　　　　　外形形状を決める。
・圧力制御ユニット　　　　　　　加圧カーブを制御し、破断を防ぐ。

---------------------------------------------------------------------------------------------------------------

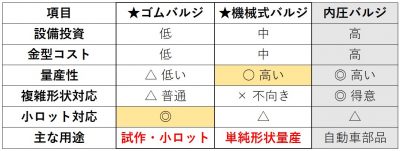

バルジ加工方式のコスト比較

弊社ではゴムバルジ、機械式バルジの工法を採用しております。
パイプ曲げ加工 溶接組立.comを運営する榛葉鉄工所では、
バルジ加工にも積極的に取り組んでおります。お気軽にご相談ください。

パイプ曲げ加工 溶接組立.comにご相談ください。

当記事では、バルジ加工についてお伝えさせて頂きました。

当社では、パイプ曲げ加工だけでなく、溶接・組立まで一貫対応させて頂きます。設計段階でのご提案も可能ですので、お気軽に当社に御相談ください。
